处理 SysEx 消息

1. 请点按窗口右上角的“MIDI 输入”按钮。



2. 更改设备参数。

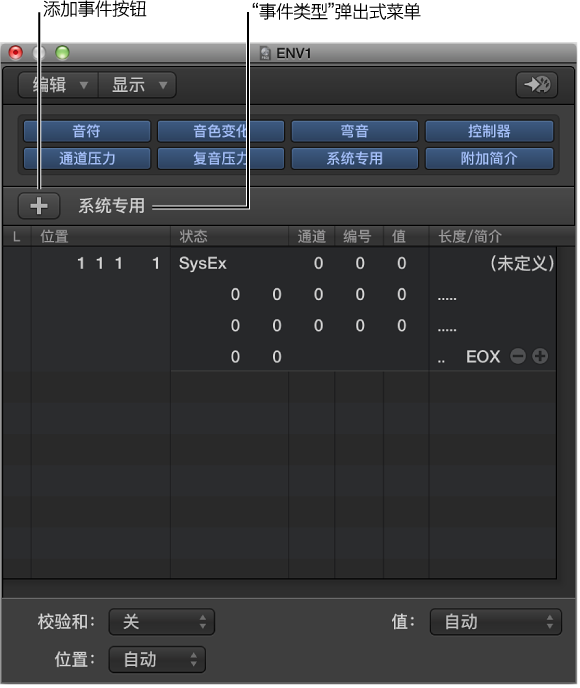

显示相应的 SysEx 信息。您还可以通过在事件列表中键入 SysEx 弦乐，在“SysEx 推子”窗口中输入 SysEx 信息。（查阅 MIDI 设备手册以获取 SysEx 文稿。）

• 从“事件类型”弹出式菜单中选取“系统专用”，然后点按“添加事件”按钮。



  通用 SysEx 信息出现。

  • 顶部线中的第一数据字节（“编号”栏中直接位于文字 SysEx 之后）是制造商的 ID。这可以是几个数据字节长（由于存在 128 家以上 MIDI 设备制造商）。

  • 制造商的 ID 通常紧跟设备类型 ID、单个设备 ID、数据类型 ID（这可能是几个字节），以及必要时，还有多音色子通道编号、声音参数的标识号和声音参数值。没有适用的统一标准。

  • 数据字节通常以十进制数输入。若要以十六进制输入数据字节，当您键入时，在值前放置一个 $ 符号。选取“视图”>“十六进制格式 SysEx”，以便以十六进制查看所有值。

  • Logic Pro 自动输入最后的数据字节（EOX 表示 SysEx 信息结束）。可以通过点按 EOX 前后的加减号按钮，来增加或减少 SysEx 消息中的数据字节数。

尽管您可以在 SysEx 推子的事件列表中输入任何数量以及任何类型的信息，但只有一个推子值，且所有所选信息将采用此值。

您可以使用类似的方法在“SysEx 推子”窗口中创建任何类型的 MIDI 或元事件。按下 Command 键点按 8 个事件类型按钮的任何一个（音符、音色编号、弯音、控制器、通道压力、复音压力、SysEx 和元事件）将创建此类型的新事件。可以使用扩展的视图按钮（表面带有 0 和 1）创建元事件。

发送的术语 SUM（表示校验和）以及 VAL（表示推子值）显示在 SysEx 弦乐内。

1. 请选择您要更改的事件。

2. 从“校验和”与“值”弹出式菜单中选取选项（在窗口的右下角），以设定这些字节的格式。

   • 校验和格式：可用下列任何一种格式创建校验和：

     • 罗兰

     • 雅马哈

     • 常规校验和

     • 2 的补码

     • 1 的补码

     如果您不知道哪个适合 MIDI 设备，请首先尝试“关”（表示无校验和）或者“2 的补码”。

   • 值字节位置：“位置”允许您决定值字节的位置。此位置用字节指定，从信息的末尾开始计数：“最后一个”指的是 EOX 字节前面的第一个位置，“最后 1”表示“最后一个”之前的字节，以此类推。“自动”确保如果没有选择校验和，将在 SysEx 弦乐的最后一个位置插入值字节，或者如果输入了校验和值，该值将作为倒数第二个字节插入。

   • 值字节格式：下表概述您发送的值选项生成的数据格式：（半字节中（0XXXNNNN 中的 X）传送的未使用位与 SysEx 弦乐相对位置的信息发送。如果您想要传输这些已删除的位，您需要在 SysEx 弦乐中输入 0 值。）

   值选项	结果
   自动	如果值范围最大在 127 或以下，值将作为一个字节发送。如果最大值高于 127，值将作为两个字节发送，MSB 在前（最重要字节）。
   一个字节	值作为一个字节发送。
   MSB/LSB	值用两个字节发送，首先为 MSB（最重要字节）。
   LSB/MSB	值用两个字节发送，首先为 LSB（最不重要字节）。
   BCD 4 LSB	值作为四个字节的二进制编码的十进制数发送，顺序为 1、10、100 和 1000。
   BCD 4 MSB	值作为四个字节的二进制编码的十进制数发送，顺序为 1000、100、10 和 1。
   2 半字节 L	值用两个半字节发送，最不重要的半字节在最前面。
   3 半字节 L	值用三个半字节发送，最不重要的半字节在最前面。
   4 半字节 L	值用四个半字节发送，最不重要的半字节在最前面。
   2 半字节 M	值用两个半字节发送，最重要的半字节在最前面。
   3 半字节 M	值用三个半字节发送，最重要的半字节在最前面。
   4 半字节 M	值用四个半字节发送，最重要的半字节在最前面。
   2 ASCII M	值用两个半字节发送，最重要的半字节在最前面；半字节用十六进制值的 ASCII 格式发送。例如，值 $7F（等于十进制的 127）将作为 7 和 F 传输。
   3 ASCII M	与 2 ASCII M 相同，但是用 3 个半字节。
   4 ASCII M	与 2 ASCII M 相同，但是用 4 个半字节。
