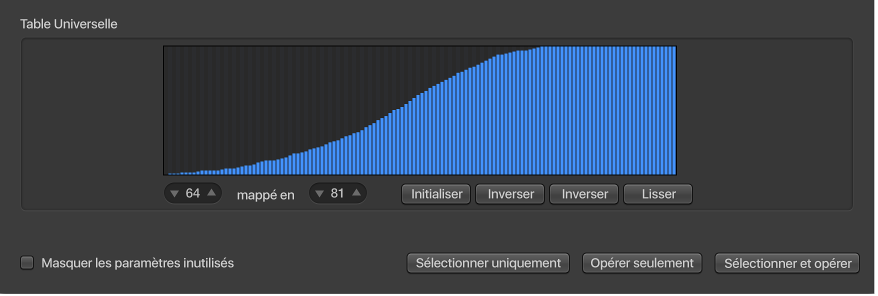

La plage des valeurs MIDI (de 0 à 127) est représentée en totalité dans la table par 128 barres verticales qui offrent une présentation graphique de la transformation.
Chaque barre représente une valeur MIDI particulière qui peut être mappée vers une valeur différente. Le type d’événement, et les opérations, sont déterminés dans les zones Conditions de sélection et Opérations.
La table est visible uniquement lorsqu’elle est sélectionnée dans l’un des menus locaux Opérations. Des conditions de sélection appropriées doivent également être définies pour que la table s’affiche.
Cette table est universelle, ce qui signifie qu’elle rétablit la correspondance des valeurs MIDI avec d’autres valeurs.
Elle ne reconnaît pas les types de données MIDI qui lui sont envoyés. Elle n’influe que sur la valeur des données.
Autrement dit, vous pouvez utiliser une seule table pour modifier simultanément les valeurs de hauteur tonale, de vélocité et de durée d’événements de note entrants, par exemple.
Exemple d’utilisation de la table
Supposons que chaque barre représente une valeur de numéro de note MIDI (de 0 à 127).
Par défaut, il existe une relation 1:1 pour chaque barre, où valeur 1 = valeur 1, valeur 15 = valeur 15 et ainsi de suite, pour les 128 barres. En appliquant cette règle à chaque numéro de note MIDI, la barre 60 = Do3 (Do central), la barre 61 représente alors Do#3, la barre 62 = Ré3, etc.
Les valeurs par défaut et mappées apparaissent dans les deux champs en bas à gauche de la table.
Vous pouvez modifier ces valeurs directement dans ces zones, ou en faisant glisser l’une des barres verticalement. En procédant de cette manière à l’aide de l’une de ces deux méthodes, la barre ou le champ correspondant est mis à jour.
Si vous modifiez la valeur de la barre 60 (Do central) afin d’afficher 72 dans la zone « mappé en », cette valeur est remappée lors de l’application de l’opération de transformation.
Résultat : tous les messages de la note MIDI n° 60 sont transformés en messages de la note MIDI n° 72 (dans les faits, toutes les notes Do3 sont transposées en notes Do4).
