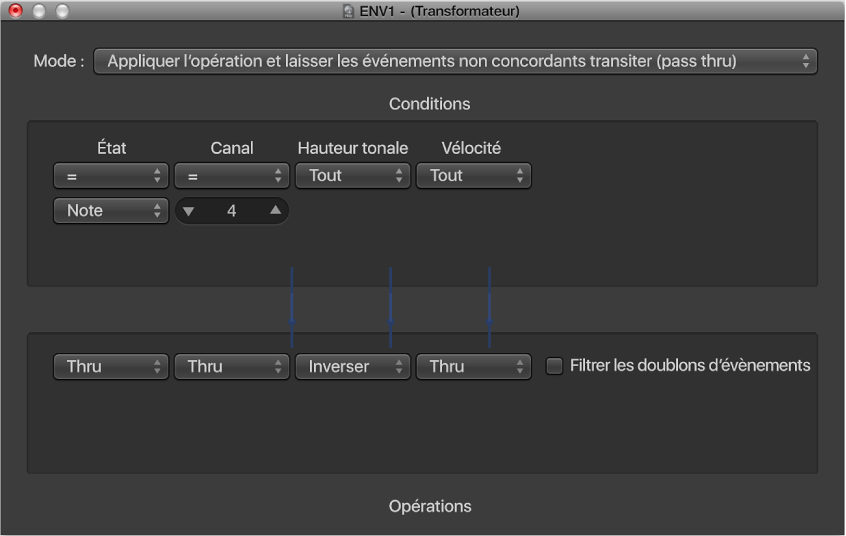

Lorsque vous double-cliquez sur une icône Transformateur, la fenêtre Transformateur s’ouvre, vous permettant de définir les conditions et les opérations à effectuer.
Menu local Mode : détermine la manière dont un transformateur gère les événements MIDI. Vous pouvez choisir entre les modes de fonctionnement suivants :
Appliquer l’opération et laisser passer les événements non correspondants : les événements MIDI qui répondent à la condition sont traités. Les événements MIDI qui ne répondent pas à la condition sont transmis.
Appliquer l’opération et filtrer les événements non correspondants : les événements MIDI qui répondent à la condition sont traités. Les événements MIDI qui ne répondent pas à la condition ne sont pas transmis.
Filtrer les événements correspondants : tous les événements MIDI qui répondent à la condition sont filtrés. Les événements MIDI qui ne répondent pas à la condition sont transmis.
Copier les événements concordants puis appliquer l’opération : tous les événements MIDI qui répondent à la condition sont copiés, puis cette copie est traitée. L’événement original et la copie transformée (ainsi que tous les événements MIDI qui ne répondent pas à la condition) sont transmis. L’original est analysé (traité) avant la copie transformée.
Copier les événements concordants puis appliquer l’opération (ordre inverse) : Ce mode est identique au mode précédent, excepté que cette fois-ci l’original est analysé après la copie transformée. Ce mode peut être utile lorsque vous souhaitez convertir des événements de note vers des contrôleurs de panoramique, par exemple. Le message du panoramique est alors envoyé avant la note. (De nombreux synthétiseurs ne modifient pas la balance des notes en cours de lecture.)
Séparateur de conditions (vrai → câble supérieur) : Les événements qui répondent aux conditions sont modifiés par les opérations, puis envoyés vers la sortie supérieure d’un transformateur. Les événements qui ne répondent pas aux conditions sont envoyés, tels quels, vers la deuxième sortie d’un transformateur. N’utilisez pas les autres sorties, car elles n’affichent jamais rien.
Alternance de la scission : Les événements qui entrent dans le transformateur sont alternés entre les deux prises du haut. Aucune condition, ni aucune opération ne s’applique.

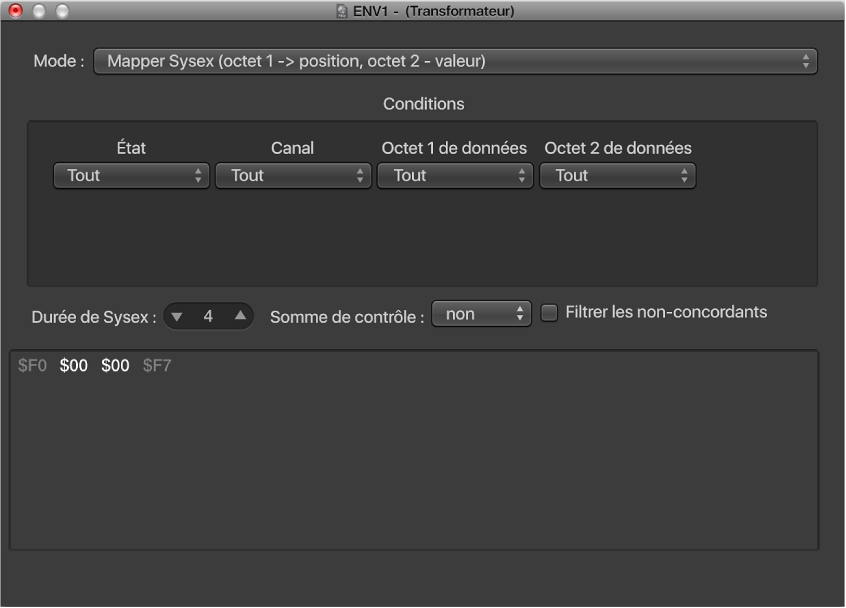

Mapper SysEx (octet 1 → position, octet 2 → valeur) : Ce mode du transformateur permet de créer et de modifier des messages SysEx. Les opérations effectuées dans la fenêtre Transformateur sont remplacées par des zones de valeurs qui vous permettent de déterminer la structure du message SysEX, notamment sa longueur, si une somme de contrôle est nécessaire ou non, ainsi que les valeurs des octets que vous ne souhaitez pas modifier en temps réel.
Dans la zone Conditions, vous pouvez sélectionner le type d’événement MIDI qui aura un impact sur les octets de données du message SysEx. (Vous utiliserez généralement les événements de contrôleur MIDI.) Les événements MIDI entrants modifient alors les octets de données du message SysEx, en fonction des règles suivantes :
La valeur du paramètre Octet de données 1 définit la position de l’octet de données.
La valeur du paramètre Octet de données 2 définit la valeur de l’octet de données.
Canal 1 : Le message SysEx modifié est envoyé.
Canal 2 : Le message SysEx modifié n’est pas envoyé.
Canal 3 : Le message SysEx non modifié est envoyé.
Canaux 4 à 16 : Aucune signification (réservés pour une utilisation ultérieure).
La case « Filtre de non-correspondance » permet d’empêcher la transmission des événements MIDI entrants (qui ne contrôlent pas le message SysEx). Cette fonction est généralement activée pour éviter que des données de contrôleur inappropriées n’encombrent le flux de données SysEx.
Séparateur d’automation de pistes (vrai → câble supérieur) : Si la condition est satisfaite, les événements entrants sont envoyés vers l’automation de piste de l’objet connecté au câble supérieur du transformateur, après avoir traversé la zone Opération. Si les réglages de la zone Opération sont définis de manière appropriée, les données MIDI entrantes sont transformées en données d’événement Curseur, ce qui permet l’automation de n’importe quel paramètre de la tranche de console Table de mixage connectée. Exception : le volume et la balance (Pan) du canal utilisent des événements Contrôle.
Définition des conditions et des opérations : Les conditions et les opérations sont identiques à celles figurant sur la fenêtre Transformer. Pour en savoir plus, consultez Vue d’ensemble de la fenêtre Transformation MIDI. La seule différence réside dans le fait qu’un objet Transformateur travaille en temps réel et que, par conséquent, la position et la durée d’une note ne sont pas des éléments très utiles.
Modification d’événements Pitch Bend : un objet de transformation est capable de traiter des événements de Pitch Bend à 14 bits qui contiennent deux octets de données discrets : si l’octet 1 est modifié (par addition ou mise à l’échelle avec l’opération -1-), la modification concerne également le deuxième octet. Définissez l’opération Octet de données 2 sur Thru afin de garantir que les données Pitch Bend de 14 bits sont correctement traitées.
