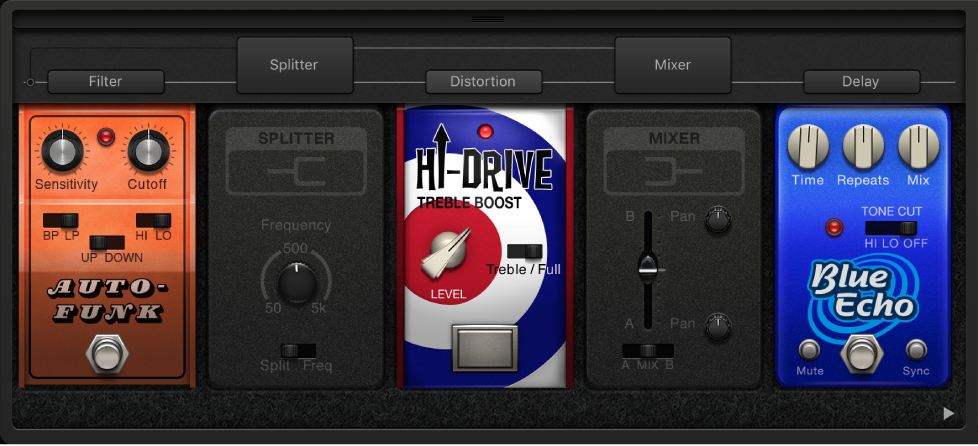

Pedalboardissa on Reititin-alue, jossa voit hallita pedaalitehosteiden signaalin reititystä. Reititin-alue avautuu näytölle, kun siirrät osoittimen Pedaali-alueen ylle. Reititin-alueella voit käyttää kahta eri signaalireittiä (Väylä A ja Väylä B), jotka näkyvät kahtena vaakasuorana viivana. Pedaalit on oletusarvoisesti reititetty Väylä A:han (alempi viiva), kun vedät ne Pedaali-alueelle.
Pedalboardissa on kaksi toimintoa signaalien reitityksen ohjaamiseen:
Jakaja: Jakaa signaalit Väylä A:n ja Väylä B:n välille, joko tasan (Jako-tilassa) tai tietyn taajuuden kohdalta (Taajuus-tilassa). Taajuus-tilassa Taajuus-nupin arvon ylittävät taajuudet reititetään Väylä B:hen ja sen alittavat Väylä A:han.
Mikseri: Hallitsee A- ja B-väylien signaalien välistä tasosuhdetta. Se voidaan lisätä mihin tahansa signaaliketjussa, mutta sitä käytetään tavallisesti ketjun loppupäässä – Pedaali-alueen aivan oikeassa reunassa. A/Mix/B-kytkin tekee A-signaalista soolon, miksaa A- ja B-signaalit tai tekee B-signaalista soolon. Miksauksen häivytyksen tason asetus vaikuttaa kaikkiin A/Mix/B-kytkimen asentoihin. Mikserissä on myös erilliset Panorointi-säätimet jokaiselle väylälle.
Voit vetää Splitterin pedaalin eteen tai pedaalien väliin, mutta et viimeisen pedaalin jälkeen. Kun vedät Splitterin Pedaali-alueelle, Mikseri lisätään automaattisesti viimeisen (oikeanpuoleisimman) pedaalin jälkeen. Jos poistat (vedät pois) Mikserin, myös Splitter poistetaan.
Voit vetää Mikserin pedaalien väliin tai viimeisen pedaalin jälkeen, mutta et ennen ensimmäistä (vasemmanpuoleisinta) pedaalia. Kun vedät Mikserin Pedaali-alueelle, jakokohta lisätään ennen ensimmäistä pedaalia. Voit siirtää jakokohtaa klikkaamalla yhtä Väylä A:n pedaalien välissä olevaa harmaata ympyrää.
Avaa Reititin siirtämällä osoitin Pedaali-alueen ylle ja klikkaa Reitittimessä pedaalin nimeä.
Klikattu pedaali on reititetty Väylä B:hen ja Mikseri-toimintopedaali tulee näkyviin viimeisen pedaalin oikealle puolelle Pedaali-alueella.
Pedaali reititetään uudelleen Väylä A:han klikkaamalla pedaalin nimeä Reitittimessä uudelleen.
Vedä Splitter Pedaali-alueelle, kun useampi kuin yksi pedaali on lisättynä.
Väylän jakokohdan korvaaminen Splitter-toiminnolla: Kaksoisklikkaa väylän jakokohtapistettä Reitittimessä.
Splitter-toiminto tulee näkyviin Pedaali-alueella.
Splitter-toiminnon korvaaminen väylän jakokohdalla: Kaksoisklikkaa Splitter-merkkiä Reitittimessä.
Splitter-toiminto on poistettu Pedaali-alueelta.
Vedä Mikseri uuteen sijaintiin joko vasemmalle tai oikealle.
Jos siirrät Mikseriä vasemmalle, Väylä A:n ja Väylä B:n miksaus tapahtuu aiemmassa lisäyskohdassa. Vastaavat efektipedaalit siirretään oikealle ja ne lisätään Väylä A:han.
Jos siirrät Mikseriä oikealle, Väylä A:n ja Väylä B:n miksaus tapahtuu myöhemmässä lisäyskohdassa. Vastaavat efektipedaalit siirretään vasemmalle ja ne lisätään Väylä A:han.
Huomaa: Mikseriä ei voida siirtää suoraan jakopisteen tai Splitterin eteen tai taakse.
Vedä Splitter uuteen sijaintiin joko vasemmalle tai oikealle.
Jos siirrät Splitteriä vasemmalle, Väylä A:n ja Väylä B:n välinen jako tapahtuu aiemmassa lisäyskohdassa. Vastaavat efektipedaalit siirretään oikealle ja ne lisätään Väylä A:han.
Jos siirrät Splitteriä oikealle, Väylä A:n ja Väylä B:n välinen jako tapahtuu myöhemmässä lisäyskohdassa. Vastaavat efektipedaalit siirretään vasemmalle ja ne lisätään Väylä A:han.
Huomaa: Splitteriä ei voida siirtää suoraan vastaavan Mikseri-toiminnon sijainnin eteen (tai oikealle puolelle).
